МОДУЛ DC/DC ПОНИЖАВАЩ ПОВИШАВАЩ С РЕГ. НА ТОКА 3A
Арт.№: 18463
1 от 3
Безплатна доставка над
50.62
€
/
99.00
лв.
ППЦ:
€
€
9.73
€
/
19.03
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Добави в любими
Твоите любими продукти - Вид: Конвертор dc/dc комбиниран, Конвертор dc/dc повишаващ, Конвертор dc/dc понижаващ, Регулатор DC
- НАПРАВИ СИ САМ
Информация
КОНВЕРТОР С ВЪЗМОЖНОСТ ДА РЕГУЛИРА ИЗХОДНОТО НАПРЕЖЕНИЕ СПРЯМО ВХОДНОТО НА ПО-ВИСОКА ИЛИ ПО-НИСКА СТОЙНОСТ ОТ ВХОДНАТА, КОЕТО ГО ПРАВИ ПРИЛОЖИМ И КАТО СТАБИЛИЗАТОР НА ПОСТОЯННО НАПРЕЖЕНИЕ.
DC / DC преобразувател, способен да работи като повишаващ, понижаващ и с регулиране на изходния ток. Той може да преобразува DC напрежение между 4 и 35V в изходно напрежение от 1,25 до 25V (регулируемо чрез тример). Максималният наличен ток е около 2 A
Понижаващ повишаващ импулсен модул изпълнен с интегрални схеми LM2577S + LM2596S и lED индикатор за визуален контрол при зареждане на акумулатори.
Може да се изполсва за зареждане на батерии, като LED драйвер, както и регулируемо стабилизирано захранване и регулатор на напрежението за слънчеви клетки.
Входно напрежение DC: 4-35V
Изходно напрежение DC: 1.25V-25V плавно регулируемо с многооборотен потенциометър SW1
Изходен ток: 3A MAX
Изходен ток: 0-3A (регулируем с тример SW3)
Изходна мощност: 15W (при по-висока мощност използвайте радиатор)
Минимална разлика между входно и изходно напрежение: 2V
Ефективност на преобразуването: 80% (колкото по-високо е изходното напрежение, толкова по-висока е ефективността)
Работна температура: -40 ° C до +85 ° C
Висока стабилност на изходното напрежение
Защита от късо съединение на изхода: ДА
Размери: 50 x 37 x 13mm
Модула има три многооборотни тримера за регулиране на изходните стойности и 3 LED индикатора за следене състоянието на преобразователя.
Тример SW1: задавате изходното напрежение
Тример SW2: задавате прага на индикатора за процеса на зареждане на батерията
Тример SW3: задавате изходния ток
Индикация:
LED B1, червен - индикатор за постоянен ток
LED B2, червен - индикатор за процеса за зареждане на батерия
LED B, син - индикатор за приключило зареждане

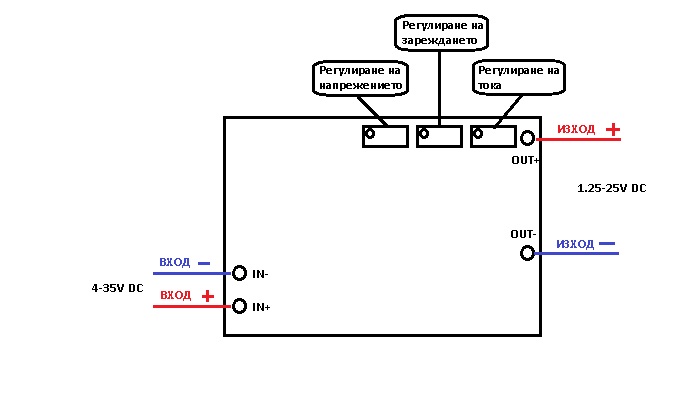

Свързване:
Вход: "IN+" положителен извод
"IN-" отрицателен извод
Изход: "OUT+" положителен извод
"OUT-" отрицателен извод
Вход: "IN+" положителен извод
"IN-" отрицателен извод
Изход: "OUT+" положителен извод
"OUT-" отрицателен извод
Характеристики
Вид
Конвертор dc/dc комбиниранКонвертор dc/dc повишаващКонвертор dc/dc понижаващРегулатор DC
Произход
България
Тегло (кг.)
0.02
